世界最大起重船“振華30”和世界首創的海底隧道最終接頭，在霓虹燈的照射下，成為伶仃洋上的耀眼明珠。
4月24日從早上6點半到下午4點，體重達6000噸的“三明治”結構——最終接頭，在1.2萬噸浮吊船“振華30”的作用力下，按照設計標準和安裝條件，圓滿完成了安裝前的首次試吊。
在港珠澳大橋工程建設中，尤其是突破了海底隧道最長、隧道埋深最大、單個沉管體量最大、使用壽命最長、隧道車道最多等多個世界級難題的5.6公里海底隧道施工過程中，從120個鋼圓筒快速筑島的創新工法、5664米復合基床的“3D打印”、33節巨型航母般的沉管對接，再到6000噸級最終接頭的海上吊裝，中國大橋建設者用自主研發的裝備托起了世紀工程的建造。

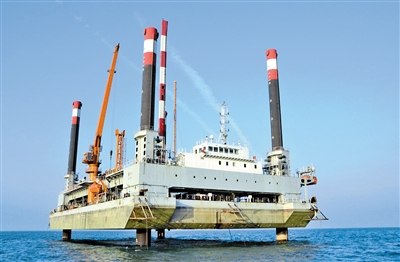

津平1號輪
水下40多米鋪設5664米“石褥子”
平整度實現2毫米
“做房子，要打墻基樁基，安裝沉管更不例外。”中國交建集團總工程師、港珠澳大橋島隧項目總部總指揮林鳴表示，要把每節沉管安裝到海底，必須經歷挖基槽、拋塊石夯平和碎石鋪設三道難關來筑牢筑平海底的沉管基床，即先由抓斗式挖泥船的巨大抓斗，在接近50米深的水下挖出48米寬、最大48.5米水深的壟溝，之后鋪上2米厚的大塊石，使用振動錘把塊石夯平后，再平整鋪上一層1.3米厚的小碎石。“按照工程要求，基床平整度要求控制在40毫米之內”。
在平整E1沉管碎石基床時，受施工環境制約，只能采用人工鋪設作業，22名專業潛水員分成11組潛入14米水下作業，首先在海底放置導軌，高程誤差控制在±5毫米之間。可以設想，如果整個隧道的沉管基床以這種方式作業，安全、效率、精度成為最大的不確定因素。
“基礎不牢，地動山搖。”港珠澳大橋設計師劉曉東說，每一節沉管的體量如同一艘航母，33節沉管就是33艘航母，要穩穩地放置在事前挖好深水基槽的碎石基床上，對基床碎石平整度提出了更高的要求。
此前，總承包商中國交建曾經考慮引進專業設備提高碎石的鋪設效率。經考察發現，國外只有兩艘能擔當此任的施工船，一艘在丹麥，曾在建造厄勒海峽沉管隧道中使用過;另外一艘在韓國，用于釜山海底隧道。
但是這兩艘船工作水深分別是25米、40米，都不符合港珠澳大橋海底隧道建設的要求。而港珠澳最深水深為48.5米。為此，中交港珠澳大橋島隧工程項目部決定建造一艘新的碎石整平船，上海振華重工接受了建船的任務。
“設計時，首先考慮到工程對鋪設碎石的精度要求”，振華重工海上設計研究院項目經理尹剛說，韓國的船采用飄浮作業方式，船體在水里受到波浪的干擾將直接影響鋪設精度，振華引入了石油鉆井平臺抬升系統的工藝，用四個樁柱把工作平臺抬出水面強化穩定性，保證了整平的精度要求。
“津平1號”碎石整平船于2012年3月16日下水試驗，在俄羅斯格洛納斯系統定位下，通過一根幾十米長鋼結構的導管深入水下將碎石噴射而出，達到96%的拋石精度：即在碎石基床上，隨機選取100個檢測點，96個點的平整精度達到要求，基層精度控制在正負4公分之內。
尹剛說：“這個是沉管安裝成功的一個先決條件，一旦碎石基床某處出現不平整，將直接影響整個隧道的質量，只有高精度的基床才有高精度的沉管對接”。
實現精度的關鍵在于船上的拋石管及附在其上面的聲納，這讓拋石作業變得智能。就像水下探頭，基床上某一處坑深，拋石管就會多停一會，多倒些石料。試驗中的出色表現，讓船上的日本專家沖山驚嘆：“這樣的精度在世界上也是首屈一指”。
“津平1”以十天鋪一個沉管基床的節奏，每天完成一個船位的作業移動，移動頻率遠遠高于石油平臺，這就對抬升系統的動力與材料提出要求。
為了加快抬升的速度，他們研制了電動抬升系統，每爬升一次只需20多分鐘，而液壓系統則需要3-4小時;為了制造具有高強度及優良低溫沖擊韌性的四根齒條，振華挑戰精細加工的極限：四根90米長的齒條鋼，實現加工垂直直線度210毫米，或者說只有1厘米的誤差。
尹剛說，“當整個樁腿焊接、制造完成了以后，我們用浮吊往筒里面插入90米長的齒條，四根齒條一次性順暢地插下去，這說明振華制造的精度非常高”。
2012年10月19日，這艘世界最大、國內第一外海施工的深水碎石整平船抵達港珠澳大橋島隧工程施工現場。
據“津平1”號船長陳耀金介紹， “津平1”號船體總長81.8米，寬46米，深5.5米，樁腿長90米，拋石管長72.7米，為鋼質、非自航、自升式工程用平臺，由中交一航局投資，上海振華重工建造，總造價2.06億元人民幣。
該船匯集了國內前沿造船工藝，采用了島隧工程項目總經理部以自主研發為主與借鑒國外工藝為輔相結合的先進的拋石施工管理系統，設計用途為島隧工程中隧道沉管的碎石墊層鋪設作業，負責鋪設水深10-50米范圍內所有沉管管節(包括EPS)的碎石墊層，在不移動船身的情況下碎石鋪設整平作業范圍可達48米×25米(管中心)，具有在異地淺水區以升降形式避風、抗風臺自存的能力。
剛開始，由振華重工自主研發的“津平1”，其任務就是負責深海里的碎石平整任務，5664米沉管基床需鋪設約56萬方碎石，平整度要求控制在小于40毫米。而工程師們不愿僅滿足于設計要求，不斷地精益求精，從最開始順利助力完成首節E1管節海底安裝，完成了舉世矚目的“海底初吻”，到了E13節沉管基床時，創造了最高精度壟間高差2毫米的世界紀錄，刷新了世界上該行業關于深海碎石作業精度難以精確控制的傳統觀念。
在安裝E15沉管時，面對基槽強回淤難題挑戰，“津平1”施工團隊臨時受命，世界首創完成整平船清淤系統技改，成為了世界上第一艘兼具清淤和碎石鋪設整平功能為一體的可清淤整平船，在E22沉管因臺風遭遇大面積基床回淤后，28個有效工時內完成2000多平方米的基床高精度清淤，創造了水工行業上一次偉大的技術跨越。
今年5月份，隨著最終接頭的安裝，“津平1”也將圓滿完成世界最長海底隧道沉管安裝的保駕護航使命。

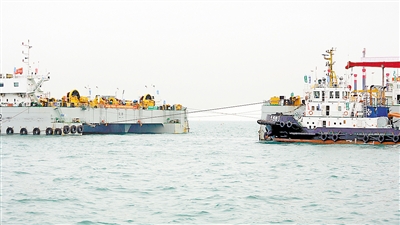

沉管安裝船
8萬噸沉管深海下沉速度可控制在每秒小于1厘米
在港珠澳大橋島隧工地幾乎人人皆知，林鳴有三個寶貝，除了自主研發的高精度深水自升式整平清淤平臺“津平1”號外，還有自主研發的兩艘沉管安裝船“津安2”和“津安3”號，大家戲稱為“姊妹船”，至今已經完成了33節沉管的精準對接，其中E30沉管的對接精準度為1毫米。
然而，這兩艘“姊妹船”誕生于林鳴此前的一個想法：建設港珠澳大橋工程，一定要使用中國自主研發的海工裝備，這將是提升中國海工制造的機會。
沉管安裝船的工作是把沉管運到施工海域并進行沉放安裝，是沉管浮運和海底對接的指揮和操控中樞，直接對水下無人對接系統發送操作指令，因此安裝船是沉管安裝成敗的關鍵性裝備，“當林總決定港珠澳大橋使用中國海工裝備時，我們甚至都沒有見過他讓我們做的設備長什么樣!”振華重工海上重工設計研究院生產設計所副所長何可耕說。
何可耕所在的振華將承擔建造兩艘“沉管安裝船”。為此，工程師們來到韓國考察，此時在韓國釜山跨海大橋建設中，曾經鋪設18個沉管構件的“功臣”已經退休。中國工程師們沒有被允許登上這艘船，只是圍著船遠遠地繞了一圈就回來了。“其實，我們根本沒打算使用他們的技術。”事后何可耕說。
安裝船上一個至關重要的設備——沉管調整裝置(Equipment Position System，EPS)，這項專利屬于荷蘭斯特拉頓公司(Strukton)。要建造自己的船有兩種選擇：購買該公司的專利，或者自己創新。前者要付專利費，但因之前未能合作，對方直言不轉讓專利;而對這套設備非常了解的日本專家花田坦言：EPS并不好用，它是一個不斷糾錯的系統，并建議中國工程師想別的辦法。只剩一條路：在方法和技術上創新，超越EPS。
“在水下施工，管節在水中一動就停不下來，要保證沉管對接精準度，關鍵是讓管節沉放過程中慢下來。”創新者之一的何可耕稱，振華借用了微寸動(Micro inching)原理，在船上配置了8臺大型絞車收放鋼繩，輔以寸動鈕及數位計時器，根據管節上安裝的GPS系統反饋管節與基準線的偏差，以收放精度2.5厘米的節奏控制絞車鋼繩的收放，而管節最小移動速度可以達到每秒鐘不到1厘米。
而一次到位精準“寸動”的創意，正是來自何可耕岸橋工程的經驗。“每當臺風來臨時，港口的岸橋起重機要移到固定的位置，使用插銷讓起重機和地面合為一體。每次對接銷子孔時，按下一次按鈕它自己就走5公分，然后就自動落下來。為了完成這個動作，要有測量系統，控制馬達的轉速，安裝編碼器，還有電控等等。我們就把這套原理移植到沉管安裝船了。”何可耕介紹說。
33節沉管精準對接的事實證明，對于沉管安裝船的精準度，花田認為，“這是一艘非常專業的沉管沉放設備”。
此外，值得一提的是，2014年4月，在完成E10節沉管的安裝對接后，隨著沉管安裝區域逐漸進入深海，中國航空工業集團第304研究所根據林鳴的想法，利用他們自主創新和動態測試的技術優勢，僅用3個月的時間，完成了“運動姿態跟蹤監測系統”的測試和安裝，從E11沉管安裝開始，助力兩艘安裝船，準確監測到深水沉放中的沉管姿態，實現了E11——E33節沉管的精準對接，其中E29沉管安裝對接的精準度達到1毫米的標準，再次刷新自己創造的世界記錄。

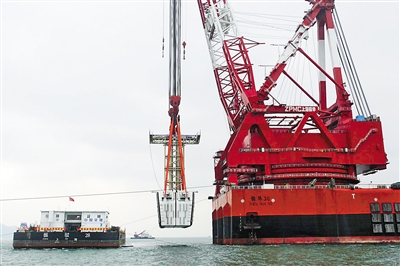

大國重器“振華30”
1.2萬噸起重船能同時吊起45架空客
“振華30”因被譽為“大國重器”一直備受世人關注。
早在2010年，為了滿足海洋起重作業的需求，振華公司對一艘服役中的30萬噸游輪進行了改造，于2016年5月13日完工。改造后的“振華30”排水量約26萬噸，船長297.55米，船寬58米，船體底板到甲板的高度為28.8米，人和物資要上船，必須依靠專用的吊籠，將人或物資從旁邊的船只吊到3層樓高的甲板上。
甲板上分吊裝區、生活區以及直升機降落區，其中主甲板面積約有2.5個足球場大小;生活區有7層，頂層為駕駛室，其余6層可接待380人的食宿，其標準堪稱“五星級酒店”。
而甲板上的吊臂高達167米，其中，單臂固定起吊1.2萬噸、單臂全回轉起吊7000噸的能力，能夠同時吊起45架空客A380飛機，被稱為世界上最大的起重船。
據“振華30”船長湯洪流介紹，“振華30”也可稱為1.2萬噸自航全回轉起重船，具備自航、吊裝、定位、大型接待等四大明顯功能，尤其是該船的吊裝、定位功能，完全由振華重工自助研發。
湯洪流稱，為了確保如此大型船舶在大海吊裝時的穩定性，該船共用14套螺旋槳的DP2動態定位系統和10根鋼絲錨泊系統以及船舶上的壓載水，將起重船的搖擺幅度控制在厘米級范圍內。使用這套系統，在吃水超過17.6米的深海區，即便船舶50%的部分遇到故障，也可以無需錨纜長時間保持精確定位，保障航行中的安全。
DP2定位系統主要是依靠船底的14套螺旋槳推進器，通過調整控制系統的參數，螺旋槳從各個不同角度發力，與海水的力達到平衡，形成相對靜止的狀態。湯洪流稱“這也是上海振華重工的專有技術”。
24日，在浩瀚的伶仃洋上，被譽為大國重器的“振華30”神威初現，穩穩地將重達6000噸體重的最終接頭從“振駁28”調到海面上空，并緩緩將其沉入海底，其船體穩定度和精準度都達到了預期標準。
